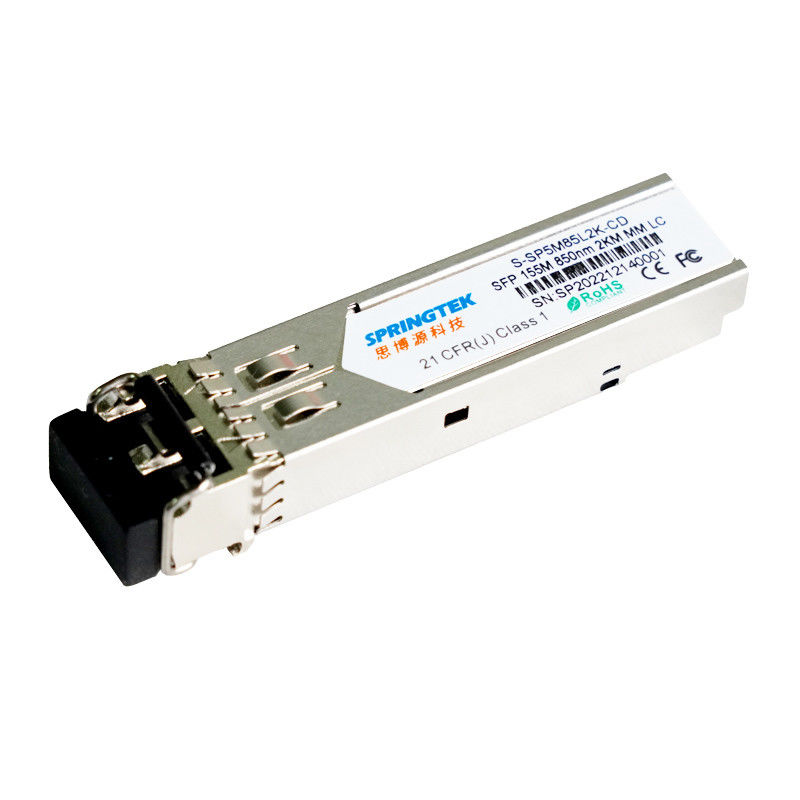

وحدة الإرسال والاستقبال البصرية SFP 155Mbps 850nm 2km

وحدة الإرسال والاستقبال البصرية SFP 155Mbps 850nm 2km

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SP5M85L2K-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
SFP 155 م
الطول الموجي:
850 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
2 كم
نوع الألياف:
MMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

155 مبت في الثانية850 نانومتر2 كيلوم SFP وحدة الإرسال والاستقبال الضوئية

S-SP5M85L2K-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SP5M85L2K-CD SFP ، 155 ميجابت في الثانية ، 850 نانومتر ، مم ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SP5M85L2K- معرف SFP ، 155 ميجابت في الثانية ، 850 نانومتر ، مم ، 2 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم 155 ميجابت في الثانية ومسافة نقل 2 كم مع MMF.

يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال VCSEL 850 نانومتر ، وديود ضوئي PIN مدمج مع المضخم المسبق للمقاومة العابرة (TIA). تفي وحدات سبرينجتك SFP بمتطلبات سلامة الليزر من الفئة الأولى.

تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • قابل للتوصيل على الساخن
  • 155Mbps العملية

  • + 3.3 فولت مصدر طاقة واحد

  • أداء عالي وفعال من حيث التكلفة

  • جهاز كشف ضوئي 850 نانومتر VCSEL و PIN لمهمة عابرة بطول 2 كم

  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج

  • مراقبة التشخيص الرقمي

  • متوافق مع SONET OC-3-SR

  • درجة حرارة حالة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • إيثرنت سريع
  • القناة الليفية

  • التبديل إلى واجهة التبديل

  • تبديل تطبيقات لوحة الكترونية معززة

  • واجهة جهاز التوجيه / الخادم

  • أنظمة الإرسال الضوئية الأخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 155 - ميغابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نوع الليزر   VCSEL
معدل البيانات - - 155 - ميغا بايت / ثانية
نطاق الطول الموجي للمركز λ 830 850 860 نانومتر
العرض الطيفي RMS Δλ - - 0.85 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -9 - -3 ديسيبل 1
نسبة الانقراض ER 8.2 - - ديسيبل

نوع المستقبل   دبوس
معدل البيانات - - 155 - ميغا بايت / ثانية
تشغيل الطول الموجي المركزي λ 770 850 860 نانومتر
المتلقي حساسية سين - - -30 ديسيبل 2
جهاز الاستقبال الزائد PSAT -8 - - ديسيبل
تأكيد LOS لوسا -40 - - ديسيبل
إلغاء التأكيد LOSD - - -30 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. يتم إطلاق الطاقة الضوئية في MMF.

2. تقاس بـ 223-1 PRBS @ 155 ميجابت في الثانية ، BER <10-10



المواصفات العامة

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
معدل البت BR - 155 - ميغا بايت / ثانية
نسبة خطأ البت BER - - 10-10
