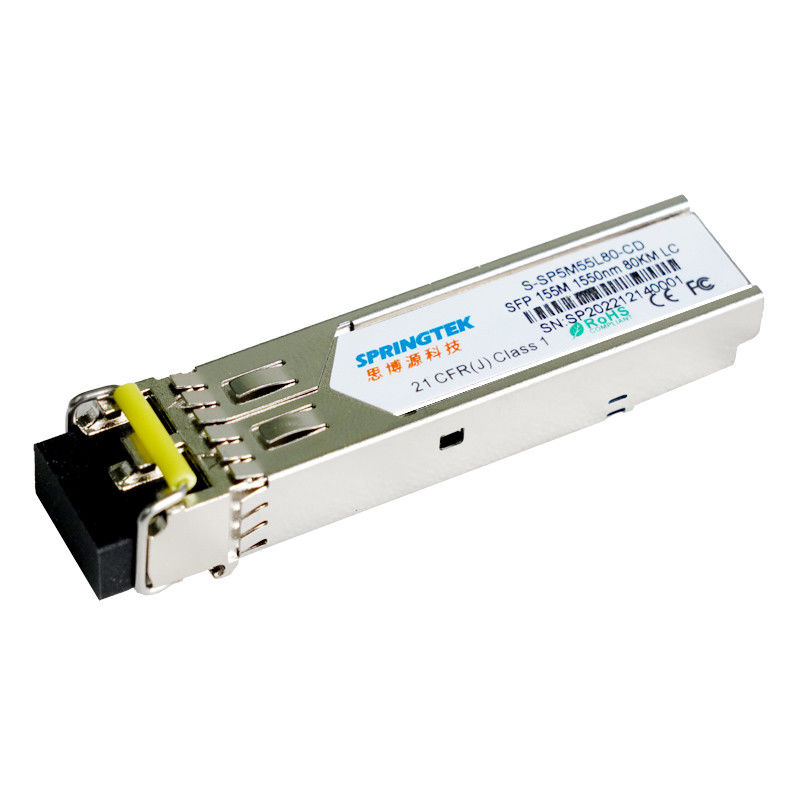

وحدة الإرسال والاستقبال البصرية SFP 155Mbps 1550nm 80km

وحدة الإرسال والاستقبال البصرية SFP 155Mbps 1550nm 80km

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SP5M55L80-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
SFP 155 م
الطول الموجي:
1550 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
80 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

155 مبت في الثانية 1550 نانومتر80كم SFP وحدة الإرسال والاستقبال الضوئية

S-SP5M55L80-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SP5M55L80-CD SFP ، 155 ميجابت في الثانية ، 1550 نانومتر ، SM ، 80 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SP5M55L80-ID SFP ، 155 ميجابت في الثانية ، 1550 نانومتر ، SM ، 80 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم 155 ميجابت في الثانية ومسافة نقل 80 كم مع SMF.

يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال 1550 نانومتر LD ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA). تفي وحدات Springtek SFP بمتطلبات سلامة الليزر من الفئة الأولى.

تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • قابل للتوصيل على الساخن
  • 155Mbps العملية

  • + 3.3 فولت مصدر طاقة واحد

  • أداء عالي وفعال من حيث التكلفة

  • جهاز كشف ضوئي 1550 نانومتر LD و PIN لمهمة عبور 80 كم

  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج

  • مراقبة التشخيص الرقمي

  • متوافق مع SONET OC-3

  • درجة حرارة حالة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • إيثرنت سريع
  • القناة الليفية

  • التبديل إلى واجهة التبديل

  • تبديل تطبيقات لوحة الكترونية معززة

  • واجهة جهاز التوجيه / الخادم

  • أنظمة الإرسال الضوئية الأخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 155 - ميغابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نوع الليزر   LD
معدل البيانات - - 155 - ميغا بايت / ثانية
نطاق الطول الموجي للمركز λ 1500 1550 1580 نانومتر
العرض الطيفي @ -20 ديسيبل Δλ - - 1 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -5 - 0 ديسيبل 1
نسبة الانقراض ER 10 - - ديسيبل
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
معدل البيانات - - 155 - ميغا بايت / ثانية
تشغيل الطول الموجي المركزي λ 1260 - 1610 نانومتر
المتلقي حساسية سين - - -34 ديسيبل 2
جهاز الاستقبال الزائد صقعد -10 - - ديسيبل
تأكيد LOS لوسا -45 - - ديسيبل
إلغاء التأكيد LOSD - - -34 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. يتم إطلاق الطاقة الضوئية إلى SMF.

2. تقاس بـ 223-1 PRBS @ 155 ميجابت في الثانية ، BER <10-10



المواصفات العامة

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
معدل البت BR - 155 - ميغا بايت / ثانية
نسبة خطأ البت BER - - 10-10
