مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-SP5M55LA2-CD

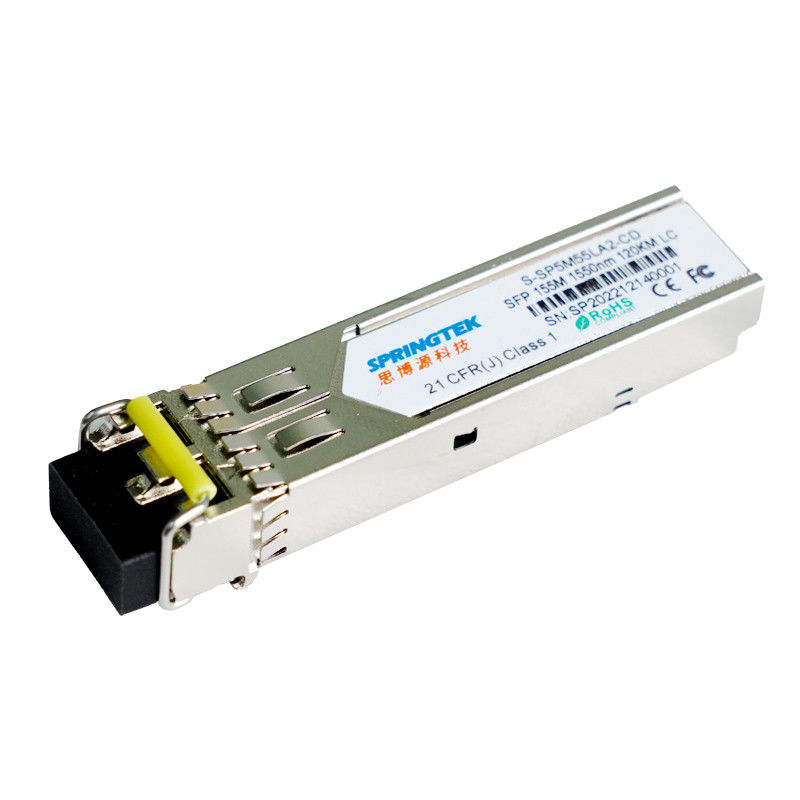

155 مبت في الثانية 1550 نانومتر120كم SFP وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-SP5M31LA2-CD | SFP ، 155 ميجابت في الثانية ، 1550 نانومتر ، SM ، 120 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| S-SP5M31LA2-ID | SFP ، 155 ميجابت في الثانية ، 1550 نانومتر ، SM ، 120 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
أجهزة الإرسال والاستقبال Springtek SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم 155 ميجابت في الثانية ومسافة نقل 120 كم مع SMF.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال 1550 نانومتر LD ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA). تفي وحدات Springtek SFP بمتطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.
سمات
155Mbps العملية
+ 3.3 فولت مصدر طاقة واحد
أداء عالي وفعال من حيث التكلفة
جهاز كشف ضوئي 1550 نانومتر LD و PIN لمهمة عبور 120 كم
متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج
مراقبة التشخيص الرقمي
متوافق مع SONET OC-3
درجة حرارة حالة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
القناة الليفية
التبديل إلى واجهة التبديل
تبديل تطبيقات لوحة الكترونية معززة
واجهة جهاز التوجيه / الخادم
أنظمة الإرسال الضوئية الأخرى
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| -40 | - | 85 | |||
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | - | 155 | - | ميغابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 400 | - | 2000 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس | |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس | |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس | |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس | |
| الخصائص الكهربائية لجهاز الاستقبال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 400 | - | 1000 | بالسيارات | |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس | |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس | |
الخصائص البصرية
| خصائص المرسل | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| نوع الليزر | LD | |||||
| معدل البيانات | - | - | 155 | - | ميغا بايت / ثانية | |
| نطاق الطول الموجي للمركز | λ | 1500 | 1550 | 1580 | نانومتر | |
| العرض الطيفي @ -20 ديسيبل | Δλ | - | - | 1 | نانومتر | |
| متوسط قوة إطلاق جهاز الإرسال OFF | POFF | - | - | -40 | ديسيبل | |
| إطلاق الطاقة الضوئية | العبوس | 0 | - | 5 | ديسيبل | 1 |
| نسبة الانقراض | ER | 10 | - | - | ديسيبل | |
| خصائص جهاز الاستقبال | ||||||
| نوع المستقبل | دبوس | |||||
| معدل البيانات | - | - | 155 | - | ميغا بايت / ثانية | |
| تشغيل الطول الموجي المركزي | λ | 1260 | - | 1610 | نانومتر | |
| المتلقي حساسية | سين | - | - | -36 | ديسيبل | 2 |
| جهاز الاستقبال الزائد | PSAT | -10 | - | - | ديسيبل | |
| تأكيد LOS | لوسا | -45 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -36 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |
| ملحوظات | ||||||
|
1. يتم إطلاق الطاقة الضوئية إلى SMF. 2. تم القياس بـ 223-1 PRBS @ 155Mbps ، BER <10-10 |
||||||
المواصفات العامة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| معدل البت | BR | - | 155 | - | ميغا بايت / ثانية | |
| نسبة خطأ البت | BER | - | - | 10-10 |
