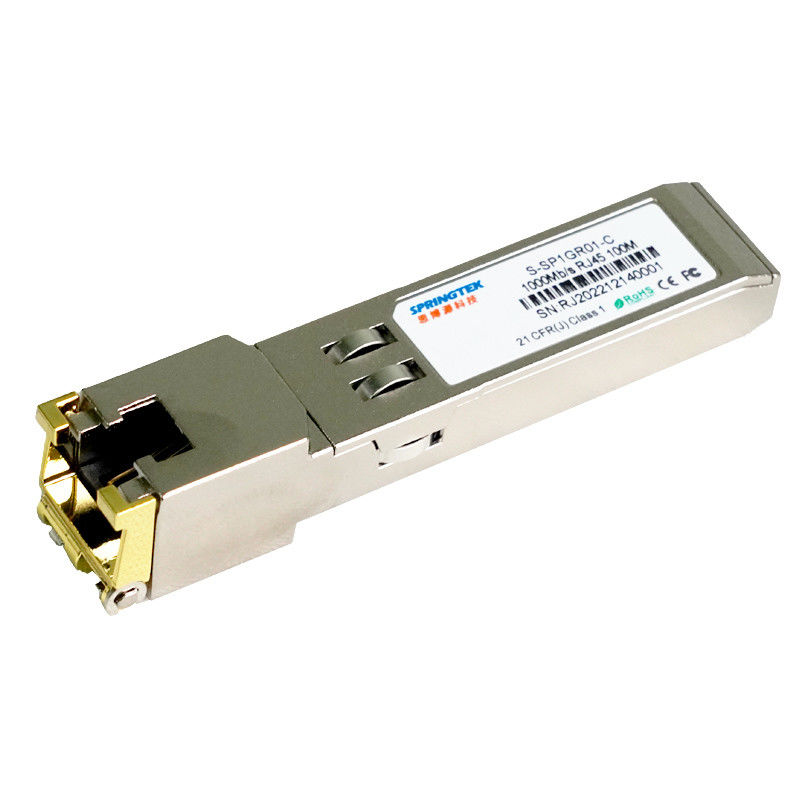

1000BASE-T Copper 100m SFP وحدة الإرسال والاستقبال الضوئية

1000BASE-T Copper 100m SFP وحدة الإرسال والاستقبال الضوئية

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SP1GR01-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
1000 ميجا بايت / ثانية SFP-GE-T
الطول الموجي:
1000 ميغا بايت / ثانية
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
RI45
مسافة:
100 م
نوع الألياف:
كابل Cat 6A
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج



1000BASE-T النحاس100م SFP وحدة الإرسال والاستقبال الضوئية

S-SP1GR01-C.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SP1GR01-C SFP ، 1000 ميجا بايت / ثانية ، نحاس ، RJ45 100 متر ، 0 درجة مئوية ~ + 70 درجة مئوية



وصف

تعتبر أجهزة الإرسال والاستقبال النحاسية Springtek 1000BASE-T SFP ذات أداء عالٍ ووحدة فعالة من حيث التكلفة متوافقة مع معايير Gigabit Ethernet و 1000BASE-T كما هو محدد في IEEE 802. 3-2002 و IEEE 802.3ab ، والتي تدعم معدل بيانات يصل إلى 1000 ميجابت في الثانية يصل إلى أكثر من 100 متر كابل فئة 5 مجدول غير محمي (BER <10-12).تدعم الوحدة روابط بيانات مزدوجة الاتجاه بالكامل تبلغ 1000 ميجابت في الثانية مع إشارات تعديل سعة النبض (PAM) ذات المستوى الخامس.توفر الوحدة معلومات المعرف التسلسلي القياسية المتوافقة مع SFP MSA ، والتي يمكن الوصول إليها بعنوان A0h عبر بروتوكول 2wire التسلسلي CMOS EEPROM.يمكن أيضًا الوصول إلى IC المادي عبر ناقل تسلسلي ثنائي الأسلاك على العنوان ACh.



سمات

  • دعم ارتباط نقل البيانات ثنائي الاتجاه 1.0Gb / s
  • بصمة SFP قابلة للتوصيل الساخن
  • TX تعطيل و RX Los / بدون وظيفة Los

  • حاوية معدنية بالكامل للتدخل الكهرومغناطيسي المنخفض

  • + 3.3V DC مصدر طاقة واحد

  • تبديد منخفض للطاقة (1.05 واط نموذجيًا)

  • تجميع موصل RJ-45 مدمج
  • الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي بسلكين

  • 1000 عملية BASE-T في الأنظمة المضيفة بواجهة SERDES

  • تتراوح درجة حرارة علبة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • 1.0 جيجابت إيثرنت عبر كابل Cat 5



المواصفات البيئية

معامل رمز دقيقة النوع الأعلى الوحدات
درجة حرارة التشغيل ح 0   +70

درجة حرارة التخزين   -40   +85



+ 3.3 فولت واجهة الطاقة الكهربائية

معامل سيمبلو دقيقة النوع الأعلى الوحدات ملاحظات / شروط
العرض الحالي يكون   500 757 مللي أمبير 2.5 واط كحد أقصى من الطاقة على النطاق الكامل من vlitage ودرجة الحرارة
مساهمة الجهد Vcc 3.13 3.3 3.47 الخامس يشار إلى GND
أقصى جهد في ماكس     3.6 الخامس



إشارات منخفضة السرعة ، خصائص إلكترونية

معامل رمز دقيقة الأعلى الوحدات ملاحظات / شروط
إخراج SFP منخفض المجلد 0 0.5 الخامس سحب 4.7k إلى 10k لأعلى لـ host_Vcc ، مقاسة في جانب المضيف للموصل
إخراج SFP عالي VOH host_Vcc-0.5 host_Vcc + 0.3 الخامس سحب 4.7k إلى 10k لأعلى لـ host_Vcc ، مقاسة في جانب المضيف للموصل
إدخال SFP منخفض VIL 0 0.8 الخامس من 4.7k إلى 10k سحب لأعلى إلى Vcc ، مقاسة على جانب SFP للموصل
مدخلات SFP عالية VIH 2

Vcc +

0.3

الخامس من 4.7k إلى 10k سحب لأعلى إلى Vcc ، مقاسة على جانب SFP للموصل



واجهة كهربائية عالية السرعة ، خط نقل SFP
معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
تردد الخط فلوريدا   125   ميغا هيرتز ترميز خماسي المستويات ، وفقًا لمعايير IEEE 802.3
معاوقة إخراج Tx زوت ، تكساس   100   أوم تفاضلية لجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز
مقاومة Rx Inout زين ، آر إكس   100   أوم تفاضلية لجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز


واجهة كهربائية عالية السرعة ، مضيف SFP

معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
سوينغ إدخال بيانات واحد التخمير 250   1200 مللي أمبير انتهى واحد
سوينغ إخراج البيانات واحد صراخ 350   800 مللي أمبير انتهى واحد
صعود / سقوط الوقت زين ، آر إكس   175   psec 20٪ 80٪
معاوقة مدخلات Tx زين   50   أوم انتهى واحد
معاوقة مدخلات Tx زوت   50   أوم انتهى واحد



المواصفات العامة

معامل رمز دقيقة النوع الأعلى الوحدات ملاحظات / شروط
معدل البيانات BR 10   1000 ميغا بايت / ثانية متوافق مع IEEE802.3
ملحوظات
1.تسامح الساعة هو +/- 50 جزء في المليون.
