مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-SP1MR01-C

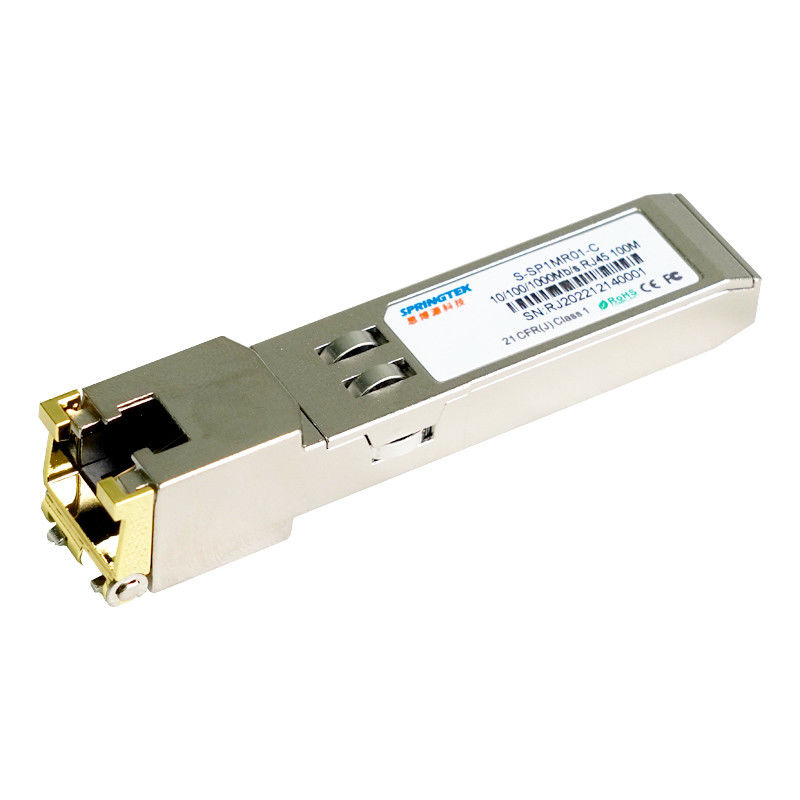

10/100 / 1000BASE-T نحاسي100م SFP وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-SP1MR01-C | SFP ، 10/100 / 1000Mb / s ، نحاس ، RJ45 100M ، 0 درجة مئوية ~ + 70 درجة مئوية |
وصف
جهاز الإرسال والاستقبال Springtek GLC-T 10/100 / 1000BASE-T Copper SFP هو أداء عالٍ ووحدة فعالة من حيث التكلفة متوافقة مع معايير Gigabit Ethernet و 10/100 / 1000BASE-T كما هو محدد في IEEE 802. 3-2002 و IEEE 802.3ab ، والتي دعم يصل إلى 100 متر فوق كابل من الفئة 5 الملتوية غير المحمية.
يدعم GLC-T10 / 100/1000 روابط بيانات مزدوجة كاملة مع إشارات وحدة سعة النبض (PAM) ذات 5 مستويات.تُستخدم الأزواج الأربعة في الكبل بمعدل رموز يبلغ 250 ميجابت في الثانية لكل زوج.
يوفر GLC-T10 / 100/1000 معلومات المعرف التسلسلي القياسية المتوافقة مع SFP MSA ، والتي يمكن الوصول إليها بعنوان A0h عبر بروتوكول CMOS EEPROM التسلسلي ثنائي الأسلاك.يمكن أيضًا الوصول إلى IC المادي عبر ناقل تسلسلي بسلكين في العنوان ACh.
سمات
حاوية معدنية بالكامل للتدخل الكهرومغناطيسي المنخفض
تبديد منخفض للطاقة
معلومات مفصلة عن المنتج في EEPROM
+ 3.3 فولت مصدر طاقة واحد
الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي بسلكين
تشغيل 10/100/1000 BASE-T في الأنظمة المضيفة بواجهة SGMII
متوافق مع SFP MSA
متوافق مع IEEE Std 802.3TM-2002
متوافق مع FCC 47 CFR الجزء 15 ، الفئة ب
تتراوح درجة حرارة علبة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
قم بالتبديل / الموجه إلى رابط التبديل / جهاز التوجيه
I / O عالي السرعة لخوادم الملفات
المواصفات البيئية
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات |
| درجة حرارة التشغيل | قمة | -0 | 85 | درجة مئوية | |
| درجة حرارة التخزين | ستو | -40 | 100 | درجة مئوية |
واجهة الطاقة الكهربائية
| معامل | سيمبلو | دقيقة | النوع | الأعلى | الوحدات | ملاحظات / شروط |
| العرض الحالي | يكون | 320 | 375 | مللي أمبير | 1.2 واط كحد أقصى للطاقة على المدى الكامل للجهد ودرجة الحرارة.انظر الملاحظة التحذيرية أدناه | |
| مساهمة الجهد | Vcc | 3.13 | 3.3 | 3.47 | الخامس | يشار إلى GND |
| تصاعد التيار | Isurge | 30 | مللي أمبير | المكونات الساخنة فوق تيار الحالة المستقرة.انظر ملاحظة التحذير | ||
| تحذير: استهلاك الطاقة والتيار الزائد أعلى من القيم المحددة في SFP MSA | ||||||
إشارات منخفضة السرعة
| معامل | رمز | دقيقة | الأعلى | الوحدات | ملاحظات / شروط |
| إخراج SFP منخفض | المجلد | 0 | 0.5 | الخامس | سحب 4.7k إلى 10k لاستضافة host_Vcc. |
| إخراج SFP عالي | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | الخامس | سحب 4.7k إلى 10k لاستضافة host_Vcc. |
| إدخال SFP منخفض | VIL | 0 | 0.8 | الخامس | سحب 4.7k إلى 10k إلى Vcc. |
| مدخلات SFP عالية | 2 | Vcc + 0.3 فولت | الخامس | سحب 4.7k إلى 10k إلى Vcc. |
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملاحظات / شروط |
| تردد الخط | فل | 125 | ميغا هيرتز | ترميز خماسي المستويات ، وفقًا لمعايير IEEE 802.3 | ||
| معاوقة إخراج Tx | زوت ، تكساس | 100 | أوم | التفاضلي | ||
| مقاومة إدخال Rx | زين ، آر إكس | 100 | أوم | التفاضلي |
واجهة كهربائية عالية السرعة ، مضيف SFP
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملاحظات / شروط |
| سوينغ إدخال بيانات واحد | التخمير | 250 | 1200 | مللي أمبير | انتهى واحد | |
| سوينغ إخراج البيانات واحد | صراخ | 350 | 100 | 800 | مللي أمبير | انتهى واحد |
| صعود / سقوط الوقت | زين ، آر إكس | 175 | psec | 20٪ 80٪ | ||
| معاوقة مدخلات Tx | زين | 50 | أوم | انتهى واحد | ||
| معاوقة مدخلات Tx | زوت | 50 | أوم | نهاية واحدةإد |
المواصفات العامة
| معامل | رمز | دقيقة | النوع | الأعلى | الوحدات | ملاحظات / شروط |
| معدل البيانات | BR | 10 | 1،000 | ميغا بايت / ثانية | متوافق مع IEEE 802.3. | |
| طول السلك | إل | 100 | م | الفئة 5 UTP.BER <10-12 | ||
| ملحوظات: | ||||||
|
1. التسامح على مدار الساعة هو +/- 50 جزء في المليون 2. بشكل افتراضي ، GLC-T10 / 100/1000 هو جهاز مزدوج كامل في الوضع الرئيسي المفضل 3. تم تمكين الكشف التلقائي للتقاطع.كابل كروس خارجي غير مطلوب 4. تتطلب عملية 10/100/1000 BASE-T أن يكون للنظام المضيف واجهة SGMII 5. مع عدم وجود ساعات ، مع SERDES التي لا تدعم SGMII ، ستعمل الوحدة في 1000BASE-T فقط. |
||||||
