مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-SD1GDWL80-CD

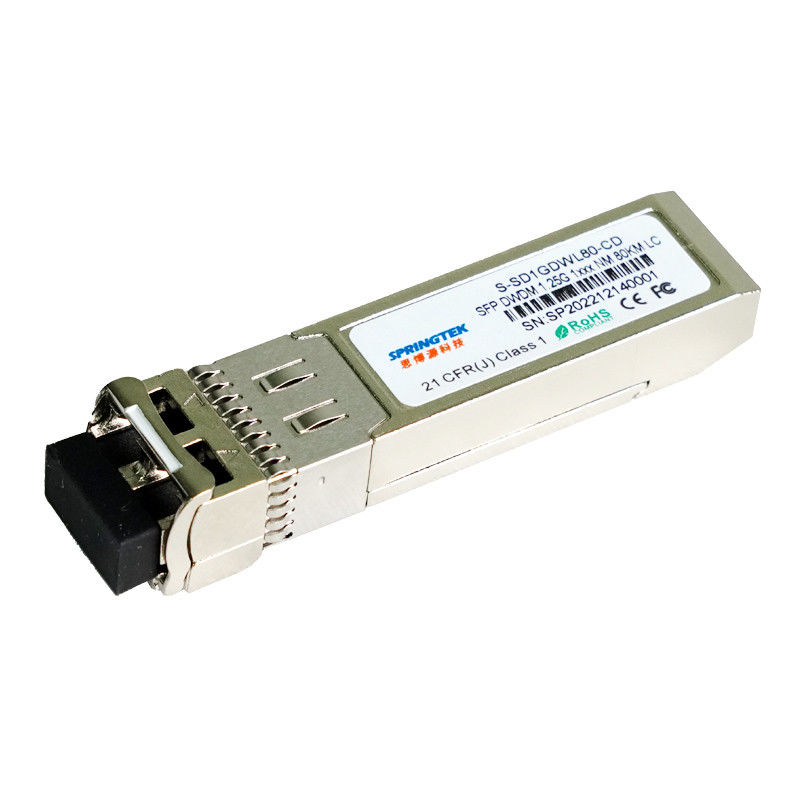

1.25 جيجابت في الثانيةDWDMC17 ~ C6180كم SFP وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-SD1GDWL80-CD-xx | SFP ، DWDM 1.25 جيجابت في الثانية ، 1510 نانومتر ~ 1610 نانومتر ، SM ، LC ، 80 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| XX = 17 ~ 61 (نطاق قناة C ITU) 62 ~ 16 (نطاق قناة L ITU) | |
وصف
يُظهر جهاز الإرسال والاستقبال Springtek DWDM SFP ثباتًا ممتازًا لطول الموجة ، ويدعم التشغيل في قناة 100 جيجاهرتز ، ووحدة فعالة من حيث التكلفة.إنه مصمم لتطبيقات DWDM SONET / SDH و Gigabit Ethernet وتطبيقات القنوات الليفية.
يتكون جهاز الإرسال والاستقبال من قسمين: قسم المرسل يشتمل على ليزر DFB مبرد.ويتكون قسم المستقبل من صمام ثنائي ضوئي APD متكامل مع وحدات TIA.Springtek DWDM SFP تلبي متطلبات سلامة الليزر من الفئة الأولى.
يوفر جهاز الإرسال والاستقبال DWDM SFP واجهة مراقبة مُحسّنة ، مما يسمح بالوصول في الوقت الفعلي إلى معلمات تشغيل الجهاز مثل درجة حرارة جهاز الإرسال والاستقبال ، وتيار انحياز الليزر ، والطاقة الضوئية المرسلة ، والطاقة الضوئية المستلمة والجهد الكهربائي لجهاز الإرسال والاستقبال ، ودرجة حرارة الليزر وتيار TEC.
سمات
1.25 جيجابت في الثانية
مناسب للاستخدام في أنظمة DWDM لتباعد القنوات بسرعة 100 جيجا هرتز
كاشف ضوئي DWDM DFB و APD لمسافة 80 كم عبر مهمة
متوافق مع DWDM SFP MSA مع وعاء LC مزدوج
مراقبة التشخيص الرقمي
بدء التشغيل البارد الامتثال لطول الموجة
درجة حرارة علبة التشغيل: من 0 إلى +70 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص
التطبيقات
إيثرنت IEEE 802.3ae
القناة الليفية
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.3 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | -5 | - | 70 | درجة مئوية |
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 380 | مللي أمبير |
مواصفات جهاز الإرسال - بصري
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| معدل البيانات Multirate | السيد | 155 | 1250 | 2667 | ميغابت في الثانية |
| مركز الطول الموجي (SOL) △ | ل | ل -25 | ل | م +25 | مساءً |
| مركز الطول الموجي (EOL) ▲ | ل | lc -100 | ل | م +100 | مساءً |
| قوة الإرسال البصري | بو | 0 | - | 5 | ديسيبل |
| نسبة قمع الوضع الجانبي | SMSR | 30 | - | - | ديسيبل |
| طاقة الإرسال الضوئية (معطلة) | PTX_DISABLE | - | - | -40 | ديسيبل |
| نسبة الانقراض | ER | 8.2 | - | ديسيبل | |
| قناة التباعد | ∆ و | - | 100 | - | جيجاهرتز |
| جيل التوتر | TJP-P | - | - | 70 | mUI |
| العرض الطيفي (-20 ديسيبل) | دل 20 | - | 0.1 | 0.3 | نانومتر |
| قناع العين | متوافق مع Bell core GR-253-CORE و ITU G.957 لـ SONET / SDH ومع IEEE 802.3ae للإيثرنت والقناة الليفية | ||||
مواصفات جهاز الإرسال - كهربائي
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| مصدر التيار | VccTX | 3.13 | 3.3 | 3.47 | الخامس |
| إدخال PECL / CML | VtxDIFF | 500 | - | 1600 | بالسيارات |
| ارتفاع / هبوط الإدخال | TR / TF | - | - | 160 | ملاحظة |
| TX- خطأ خطأ | Vf | 2 | - | Vcc | الخامس |
| TX- خطأ عادي | فن | في | - | في + 0.5 | الخامس |
| TX_DISABLE (مؤكد) | VDH | 2 | - | Vcc | الخامس |
| TX_DISABLE (مرفوض) | VDL | في | - | Vee + 0.8 | الخامس |
مواصفات مستقبل APD - بصري
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| حساسية جهاز الاستقبال (OC24) | رسينس -1 | - | -30 | -28 | ديسيبل |
| حساسية جهاز الاستقبال (OSNR = 20 ديسيبل) | رسينس -2 | - | - | -24 | ديسيبل |
| الحد الأقصى لقوة الإدخال | RX- الزائد | - | - | -7 | ديسيبل |
| الطول الموجي التشغيلي المدخلات | λ | 1528 | - | 1564 | نانومتر |
| انعكاس | Rrx | - | - | -24 | ديسيبل |
| تم تأكيد فقدان الإشارة | -40 | - | - | ديسيبل | |
| تم إلغاء تأكيد LOS | - | - | -25 | ديسيبل | |
| التباطؤ LOS | 0.5 | - | - | ديسيبل |
مواصفات مستقبل APD - كهربائي
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| مصدر التيار | VccRX | 3.13 | 3.3 | 3.47 | الخامس |
| تأرجح الإخراج التفاضلي | Vout PP | 370 | - | 2000 | بالسيارات |
| صعود / سقوط الوقت | Tr / Tf | - | - | 175 | ملاحظة |
| تم تأكيد فقدان الإشارة | VOH | 2 | - | Vcc | الخامس |
| فقدان الإشارة - مفاوضة | المجلد | في | - | في + 0.5 | الخامس |
توقيت إشارة كهربائية منخفضة السرعة
| معامل | رمز | دقيقة | عادي | الأعلى | وحدة |
| TX تعطيل النفي الوقت | تي اون | - | - | 20 | آنسة |
| TX تعطيل تأكيد الوقت | الأنيق | - | - | 20 | آنسة |
| حان وقت التهيئة ، بما في ذلك إعادة تعيين TX_FAULT | t_init | - | - | 300 | آنسة |
| وقت بدء التشغيل | t_startup | - | - | 90 | س |
| TX_FAULT / INT وقت التأكيد | t_fault | - | - | 50 | آنسة |
| TX_DISABLE لإعادة التعيين | t_reset | 10 | - | - | آنسة |
| وقت تأكيد LOS | t_los_on | - | - | 100 | نحن |
| توقيت نفي LOS | t_los_off | - | - | 100 | نحن |
| الرقم التسلسلي على مدار الساعة معدل | f_serial_clock | - | - | 100 | كيلو هرتز |
