مكان المنشأ:
ووهان الصين
اسم العلامة التجارية:
Springtek
إصدار الشهادات:
ISO9001 RoHS FCC CE
رقم الموديل:
S-SC1GCWL40-CD-XX

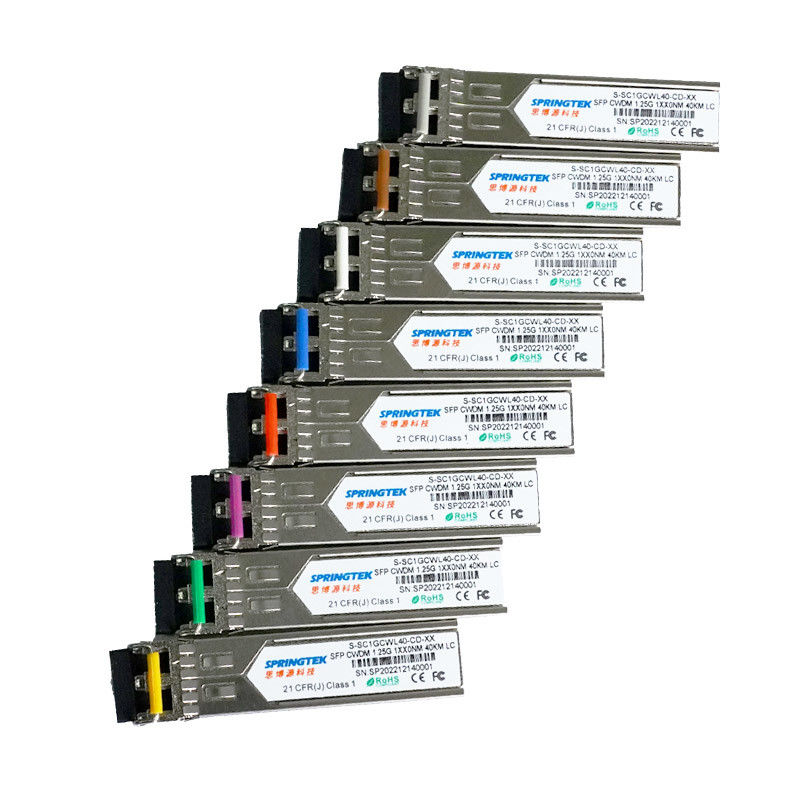

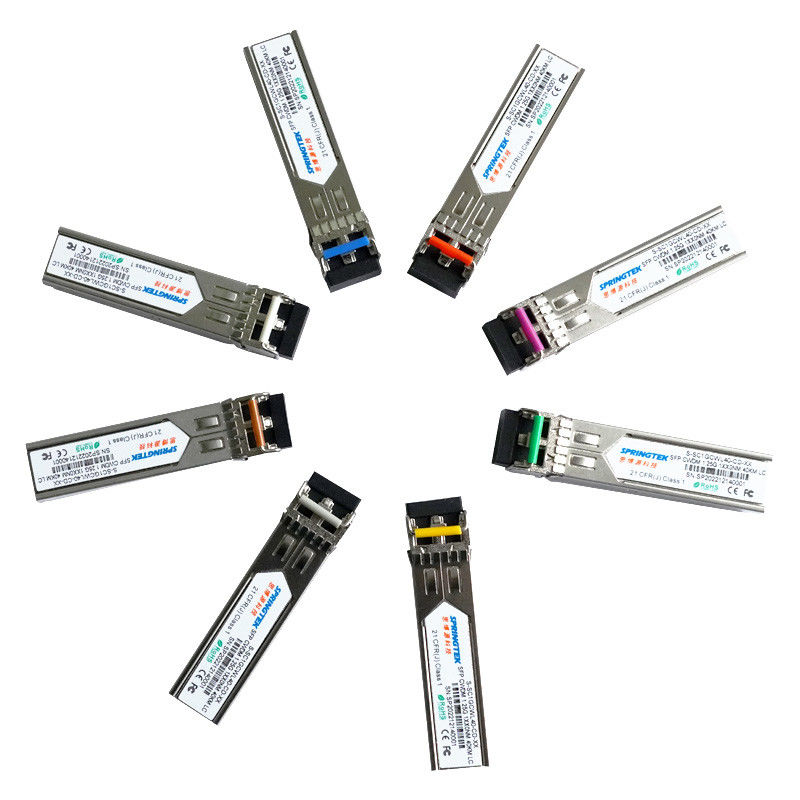

1.25 جيجابت في الثانيةCWDM 40 كم SFP وحدة الإرسال والاستقبال الضوئية
معلومات الطلبية
| رقم القطعة | وصف المنتج |
| S-SC1GCWL40-CD-xx | SFP ، 1.25 جيجابت في الثانية ، CWDM1270nm ~ 1610nm ، SM ، 40 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| S-SC1GCWL40-ID-xx | SFP ، 1.25 جيجابت في الثانية ، CWDM1270nm ~ 1610nm ، SM ، 40 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM |
وصف
أجهزة الإرسال والاستقبال Springtek CWDM SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم 1.25 جيجابت في الثانية ومسافة نقل 40 كم مع SMF.
يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال CWDM LD ، وديود ضوئي PIN مدمج مع مضخم مسبق للمقاومة العابرة (TIA).وحدات Springtek CWDM SFP تلبي متطلبات سلامة الليزر من الفئة الأولى.
تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.
سمات
1.25 جيجابت في الثانية
+ 3.3 فولت مصدر طاقة واحد
أداء عالي وفعال من حيث التكلفة
كاشف ضوئي CWDM LD و PIN لمسافة 40 كم عبر مهمة
متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج
مراقبة التشخيص الرقمي
متوافق مع SONET OC-24
درجة حرارة علبة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية
متوافق مع RoHS (خالٍ من الرصاص)
التطبيقات
قناة الألياف جيجابت
التبديل إلى واجهة التبديل
تبديل تطبيقات لوحة الكترونية معززة
واجهة جهاز التوجيه / الخادم
أنظمة الإرسال الضوئية الأخرى
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| جهد مزود الطاقة | Vcc | -0.5 | 4 | الخامس | |
| مدى درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| الرطوبة النسبية - التخزين | رس | 0 | 95 | ٪ | |
| الرطوبة النسبية - أثناء التشغيل | را | 0 | 85 | ٪ |
ظروف التشغيل الموصى بها
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة |
| نطاق درجة حرارة تشغيل الحالة | ح | 0 | - | 70 | درجة مئوية |
| -40 | - | 85 | |||
| جهد مزود الطاقة | الخامسنسخة | 3.14 | 3.3 | 3.47 | الخامس |
| العرض الحالي | أنانسخة | - | - | 300 | مللي أمبير |
| معدل البيانات | BR | - | 1.25 | - | جيجابت في الثانية |
الخصائص الكهربائية
| الخصائص الكهربائية لجهاز الإرسال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح جهد الإدخال التفاضلي | الخامسفي | 400 | - | 2000 | بالسيارات | |
| مقاومة المدخلات التفاضلية Tx | ضفي | - | 100 | - | Ω | |
| الارسال تعطيل الجهد | الخامسديس | 2.0 | - | الخامسنسخة+0.3 | الخامس | |
| الارسال تمكين الجهد | الخامسEN | 0 | - | 0.8 | الخامس | |
| تيعيبمنطق عالي | الخامسTFH | 2.4 | - | الخامسنسخة | الخامس | |
| تيعيبمنطق منخفض | الخامسTFL | الخامسإي | - | الخامسإي+0.4 | الخامس | |
| الخصائص الكهربائية لجهاز الاستقبال | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | |
| تأرجح الجهد الناتج التفاضلي | الخامسخارج | 400 | - | 1000 | بالسيارات | |
| مقاومة الإخراج التفاضلي Rx | ضخارج | - | 100 | - | Ω | |
| LOS تأكيد الجهد | الخامسلوسا | 2.4 | - | الخامسنسخة | الخامس | |
| الجهد المنخفض | الخامسLOSD | الخامسإي | - | الخامسإي+0.4 | الخامس | |
الخصائص البصرية والكهربائية
| خصائص المرسل | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| نوع الليزر | CWDM-LD | |||||
| معدل البيانات | - | - | 1.25 | - | جيجابت / ثانية | |
| نطاق الطول الموجي للمركز | λ | λc –6.5 | λ ج | λc +6.5 | نانومتر | 1 |
| العرض الطيفي @ -20 ديسيبل | Δλ | - | - | 1 | نانومتر | |
| متوسط قوة إطلاق جهاز الإرسال OFF | صعن | - | - | -40 | ديسيبل | |
| إطلاق الطاقة الضوئية | العبوس | -5 | - | 0 | ديسيبل | 2 |
| نسبة الانقراض | ER | 8.5 | - | - | ديسيبل | |
| خصائص جهاز الاستقبال | ||||||
| نوع المستقبل | دبوس | |||||
| معدل البيانات | - | - | 1.25 | - | جيجابت / ثانية | |
| تشغيل الطول الموجي المركزي | λ | 1260 | - | 1610 | نانومتر | |
| حساسية جهاز الاستقبال (OMA) | سين | - | - | -22 | ديسيبل | 3 |
| جهاز الاستقبال الزائد | صقعد | -3 | - | - | ديسيبل | |
| تأكيد LOS | لوسا | -35 | - | - | ديسيبل | |
| إلغاء التأكيد | LOSD | - | - | -22 | ديسيبل | |
| التباطؤ LOS | LOSH | 0.5 | 3 | 5 | ديسيبل | |
| ملحوظات | ||||||
|
1.λc = 1270 نانومتر ، 1290 نانومتر ، 1310 نانومتر ، 1330 نانومتر ، 1350 نانومتر ، 1370 نانومتر ، 1390 نانومتر ، 1410 نانومتر ، 1430 نانومتر ، 1450 نانومتر ، 1470 نانومتر ، 1490 نانومتر ، 1510 نانومتر ، 1530 نانومتر ، 1550 نانومتر ، 1570 نانومتر ، 1590 نانومتر ، 1610 نانومتر ، 2. متوسط أرقام القوة إعلامية فقط ، وهو محدد في IEEE802.3z 3. تقاس بـ 27-1 PRBS @ 1.25 جيجابت في الثانية ، BER <10-12 |
||||||
المواصفات العامة
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملحوظات |
| معدل البت | BR | - | 1.25 | - | جيجابت / ثانية | |
| نسبة خطأ البت | BER | - | - | 10-12 |
