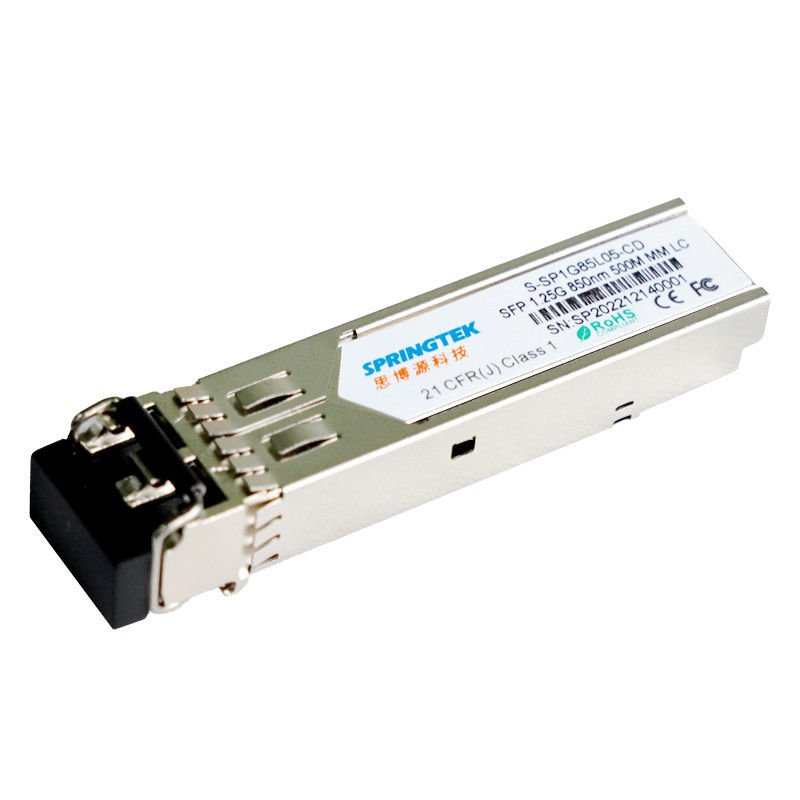

MMF Multimode SFP Module Optical Transceiver 1.25G 850nm 550m

MMF Multimode SFP Module Optical Transceiver 1.25G 850nm 550m

وحدة SFP متعددة الأوضاع MMF

وحدة SFP متعددة الأوضاع 850 نانومتر

وحدة SFP 1.25G

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SP1G85L05-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
SFP 1.25G
الطول الموجي:
850 نانومتر
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
550 م
نوع الألياف:
MMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

1.25 جيجابت في الثانية850 نانومتر550م SFP وحدة الإرسال والاستقبال الضوئية

S-SP1G85L05-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SP1G85L05-CD SFP ، 1.25 جيجابت في الثانية ، 850 نانومتر ، مم ، 550 م ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SP1G85L05-ID SFP ، 1.25 جيجابت في الثانية ، 850 نانومتر ، مم ، 550 م ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek SFP هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم 1.25 جيجابت في الثانية ومسافة نقل 550 مترًا مع MMF.

يتكون جهاز الإرسال والاستقبال من ثلاثة أقسام: جهاز إرسال VCSEL 850 نانومتر ، وديود ضوئي PIN مدمج مع المضخم المسبق للمقاومة العابرة (TIA). تفي وحدات سبرينجتك SFP بمتطلبات سلامة الليزر من الفئة الأولى.

تتوافق أجهزة الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • قابل للتوصيل على الساخن
  • 1.25 جيجابت في الثانية

  • + 3.3 فولت مصدر طاقة واحد

  • أداء عالي وفعال من حيث التكلفة

  • جهاز كشف ضوئي 850 نانومتر VCSELand PIN لمسافة 550 كم عبر مهمة

  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج

  • مراقبة التشخيص الرقمي

  • متوافق مع SONET OC-48

  • درجة حرارة علبة التشغيل: 0 إلى + 70 درجة مئوية - 40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)



التطبيقات

  • جيجابت إيثرنت
  • قناة الألياف جيجابت

  • التبديل إلى واجهة التبديل

  • تبديل تطبيقات لوحة الكترونية معززة

  • واجهة جهاز التوجيه / الخادم

  • أنظمة الإرسال الضوئية الأخرى



الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة Vcc -0.5   4 الخامس
مدى درجة حرارة التخزين تس -40   85 درجة مئوية
الرطوبة النسبية - التخزين رس 0   95 ٪
الرطوبة النسبية - أثناء التشغيل را 0   85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 1.25 - جيجابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية والكهربائية



خصائص المرسل
معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
نوع الليزر   VCSEL
معدل البيانات - - 1.25 - جيجابت / ثانية
نطاق الطول الموجي للمركز λ 830 850 860 نانومتر
العرض الطيفي RMS Δλ - - 0.85 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -9.5 - -2.5 ديسيبل 1
نسبة الانقراض ER 9 - - ديسيبل
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
معدل البيانات - - 1.25 - جيجابت / ثانية
تشغيل الطول الموجي المركزي λ 770 850 860 نانومتر
حساسية جهاز الاستقبال (OMA) سين - - -17 ديسيبل 2
جهاز الاستقبال الزائد صقعد 0 - - ديسيبل
تأكيد LOS لوسا -35 - - ديسيبل
إلغاء التأكيد LOSD - - -17 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. متوسط ​​أرقام القوة إعلامية فقط ، وهو محدد في IEEE802.3z

2. تقاس بـ 27-1 PRBS @ 1.25 جيجابت في الثانية ، BER <10-12



المواصفات العامة

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
معدل البت BR - 1.25 - جيجابت / ثانية
نسبة خطأ البت BER - - 10-12
