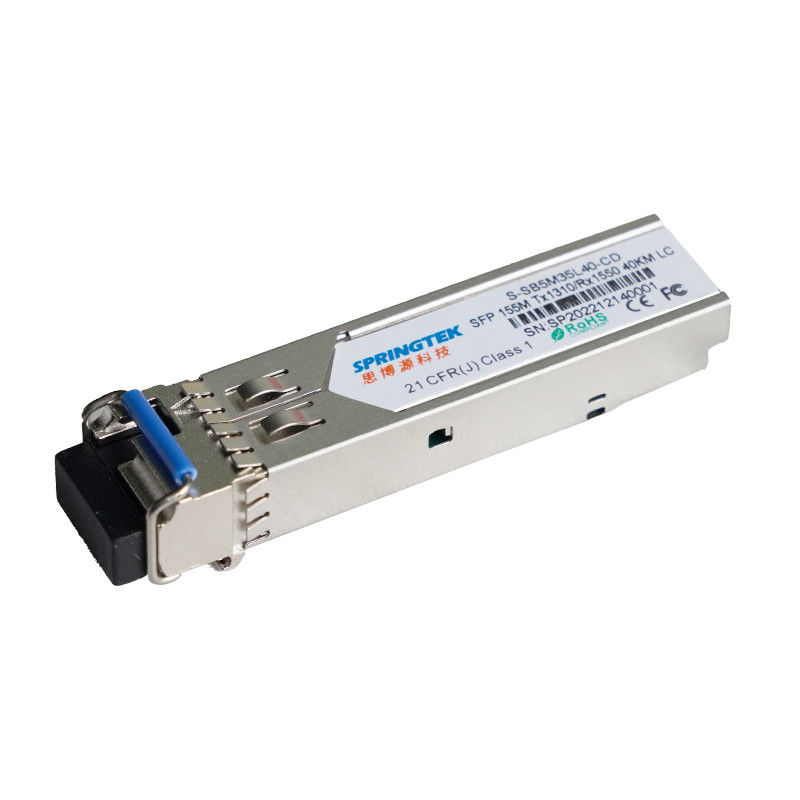

وحدة الإرسال والاستقبال الضوئية Ethernet SFP BIDI 40km 1310 / 1550nm 155M SM LC DFB DOM

وحدة الإرسال والاستقبال الضوئية Ethernet SFP BIDI 40km 1310 / 1550nm 155M SM LC DFB DOM

مكان المنشأ:

ووهان الصين

اسم العلامة التجارية:

Springtek

إصدار الشهادات:

ISO9001 RoHS FCC CE

رقم الموديل:

S-SB5M35L40-CD

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
معدل البيانات:
155 م BIDI SFP
الطول الموجي:
TX1310nm / RX1550nm
التوافق::
سيسكو ، جونيبر ، إتش بي ، أريستا ، ألكاتيل ، أفايا ، نوكيا ، إلخ.
موصل:
LC البسيط
مسافة:
40 كم
نوع الألياف:
SMF
درجة حرارة:
0 ~ 70 درجة مئوية
ضمان:
3 سنوات
شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
Get Latest Price
تفاصيل التغليف
حزمة فردية أو 10 قطعة / منصة نقالة أو 20 قطعة / منصة نقالة
وقت التسليم
3 ~ 5 أيام عمل
شروط الدفع
تي / ت
القدرة على العرض
من 150 إلى 300 ألف شهريًا
وصف المنتج

وحدة الإرسال والاستقبال الضوئية Ethernet SFP BIDI 40km 1310 / 1550nm 155M SM LC DFB DOM

S-SB5M35L40-xD 221109.pdf



معلومات الطلبية

رقم القطعة وصف المنتج
S-SB5M35L40-CD BIDI SFP ، 155 ميجابت في الثانية ، Tx1310 / Rx1550nm ، SM ، 40 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM
S-SB5M35L40- معرف BIDI SFP ، 155 ميجابت في الثانية ، Tx1310 / Rx1550nm ، SM ، 40 كم ، -40 درجة مئوية ~ + 85 درجة مئوية ، مع DDM



وصف

أجهزة الإرسال والاستقبال Springtek BIDI SFP هي وحدة عالية الأداء وفعالة من حيث التكلفة تدعم 155 ميجابت في الثانية ومسافة نقل 40 كم مع SMF (9 / 125μm).

يتكون جهاز الإرسال والاستقبال من قسمين: جهاز إرسال ليزر بقوة 1310 نانومتر ، وديود ضوئي PIN مدمج مع مضخم المعاوقة العابرة (TIA).يفي جهاز الإرسال والاستقبال Springtek BIDI SFP بمتطلبات سلامة الليزر من الفئة الأولى.

يتوافق جهاز الإرسال والاستقبال مع اتفاقية SFP متعددة المصادر (MSA) و SFF-8472.لمزيد من المعلومات ، يرجى الرجوع إلى SFP MSA.



سمات

  • معدل بيانات يصل إلى 155 ميجابت في الثانية
  • + 3.3 فولت مصدر طاقة واحد
  • أداء عالي وفعال من حيث التكلفة
  • جهاز كشف ضوئي 1310 نانومتر LD و PIN لنقل 40 كم
  • متوافق مع SFP MSA و SFF-8472 مع وعاء LC البسيط
  • مراقبة التشخيص الرقمي
  • درجة حرارة حالة التشغيل:

تجاري: من 0 إلى +70 درجة مئوية

الصناعية: -40 إلى + 85 درجة مئوية

  • متوافق مع RoHS (خالٍ من الرصاص)

التطبيقات

  • إيثرنت سريع
  • SDH STM-1 ، SONET OC-3
  • القناة الليفية
  • روابط بصرية أخرى





الحد الأقصى لالتقييمات المطلقة

معامل رمز دقيقة النوع الأعلى وحدة
جهد مزود الطاقة الخامسنسخة -0.5 - 4 الخامس
مدى درجة حرارة التخزين تيس -40 - 85 درجة مئوية
الرطوبة النسبية - التخزين رس 0 - 95 ٪
الرطوبة النسبية - أثناء التشغيل را 0 - 85 ٪



ظروف التشغيل الموصى بها

معامل رمز دقيقة النوع الأعلى وحدة
نطاق درجة حرارة تشغيل الحالة ح 0 - 70 درجة مئوية
-40 - 85
جهد مزود الطاقة الخامسنسخة 3.14 3.3 3.47 الخامس
العرض الحالي أنانسخة - - 300 مللي أمبير
معدل البيانات BR - 155 - ميغابت في الثانية



الخصائص الكهربائية

الخصائص الكهربائية لجهاز الإرسال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح جهد الإدخال التفاضلي الخامسفي 400 - 2000 بالسيارات
مقاومة المدخلات التفاضلية Tx ضفي - 100 - Ω
الارسال تعطيل الجهد الخامسديس 2.0 - الخامسنسخة+0.3 الخامس
الارسال تمكين الجهد الخامسEN 0 - 0.8 الخامس
تيعيبمنطق عالي الخامسTFH 2.4 - الخامسنسخة الخامس
تيعيبمنطق منخفض الخامسTFL الخامسإي - الخامسإي+0.4 الخامس
الخصائص الكهربائية لجهاز الاستقبال
معامل رمز دقيقة النوع الأعلى وحدة
تأرجح الجهد الناتج التفاضلي الخامسخارج 400 - 1000 بالسيارات
مقاومة الإخراج التفاضلي Rx ضخارج - 100 - Ω
LOS تأكيد الجهد الخامسلوسا 2.4 - الخامسنسخة الخامس
الجهد المنخفض الخامسLOSD الخامسإي - الخامسإي+0.4 الخامس



الخصائص البصرية

خصائص المرسل

معامل

رمز دقيقة

النوع

الأعلى وحدة ملحوظات
نوع الليزر

LD


معدل البيانات - - 155 - ميغا بايت / ثانية
نطاق الطول الموجي للمركز λ 1260 1310 1360 نانومتر
العرض الطيفي RMS Δλ -

-

4 نانومتر
متوسط ​​قوة إطلاق جهاز الإرسال OFF صعن - - -40 ديسيبل
إطلاق الطاقة الضوئية العبوس -8 - -2 ديسيبل 1
نسبة الانقراض ER

8.2

- - ديسيبل
خصائص جهاز الاستقبال
نوع المستقبل   دبوس
معدل البيانات - - 155 - ميغا بايت / ثانية
تشغيل الطول الموجي المركزي λ 1480 1550 1580 نانومتر
المتلقي حساسية سين - - -32 ديسيبل 2
جهاز الاستقبال الزائد صقعد -8 - - ديسيبل
تأكيد LOS لوسا -45 - - ديسيبل
إلغاء التأكيد LOSD - - -32 ديسيبل
التباطؤ LOS LOSH 0.5 3 5 ديسيبل
ملحوظات

1. متوسط ​​أرقام القوة إعلامية فقط

2. تقاس بـ 223-1 PRBS @ 155 ميجابت في الثانية ، BER <10-10



المواصفات العامة

معامل رمز دقيقة النوع الأعلى وحدة ملحوظات
معدل البت BR - 155 - ميغا بايت / ثانية
نسبة خطأ البت BER - - 10-10
